Grupo 09 - Desenvolvimento de hardware de um transdutor de fluxo de água multi-funcional

Equipa:	Grupo 09: João Sousa (Coord.) , Beatriz Quinta , Mariana Valente , Micaela Araújo , Soraia Souto
Empresa:	FacilityARTS
Orientadores:	Prof. Pedro Cabral (DETI) Eng. João Marques Pereira (FacilityARTS)

O projeto desenvolvido consiste na construção de um protótipo no qual foram integrados 3 sensores (temperatura, pressão e caudal) e uma válvula controlada por software. Os sensores retiram dados acerca das caraterísticas da água e a válvula faculta a possibilidade de abrir ou fechar o fluxo de água. Os dados obtidos são mostrados num LCD que contém 2 botões que facilitam a interação humana, permitindo mudar de variável em variável (temperatura, pressão e caudal). Para conseguir retirar os dados, foi usado um Arduino. Por fim, uma PCB foi construída, sendo que esta está armazenada no interior de uma caixa desenhada pela equipa.

• Desafio
• Resultados
• Mais informação
  • Como incluir imagens e tabelas

Aqui deve ir o texto completo do Projeto. Não deve repetir o que está no resumo escrito em cima.

Desafio

Inicialmente, era proposto que fosse desenvolvido hardware para a construção de um transdutor de fluxo de água multi-funcional que possibilitasse a integração das seguintes funcionalidades: detetar fluxo de água, contabilizar o seu volume, medir a sua pressão e temperatura e, ainda, fechar ou abrir o fluxo através de uma válvula. Também era necessário que o aparelho desenvolvido pudesse comunicar para a rede da “Smart City” através de um rádio, receber comandos da central de comunicações e enviar informação interna do dispositivo. A alimentação devia ser feita através de baterias de lítio de 3.65 V. Por fim, para a interação homem-máquina era necessário utilizar um LCD que mostrasse os valores de temperatura, caudal e pressão, sendo que o LCD devia interagir com um fotodíodo para ligar, desligar ou inverter o ecrã. Assim, o objetivo final seria desenvolver uma PCB ou várias PCBs. O grupo ainda tinha proposto o desenvolvimento de uma interface gráfica para a monitorização dos dados recebidos do dispositivo.

Resultados

Terminado o projeto, foi possível a montagem de um protótipo físico que consiste na utilização de 3 sensores (temperatura, pressão e caudal) e de uma válvula. É possível obter dados destes sensores e observar os seus valores num LCD no qual são utilizados 2 botões para alternar entre as variáveis que pretendemos observar. Um dos botões permite andar para a frente e o outro para trás. Também foi possível implementar a abertura e fecho da válvula, sendo que isto é controlado usando o Arduino, pois este é responsável pelo fornecimento ou não de corrente à válvula. Com isto, foi possível desenhar a PCB pretendida e, ainda, uma caixa em modelação 3D que permite armazenar a PCB, o Arduino e o LCD.

Mais informação

Todas as outras informações para ajudar a compreender o projecto e as realizações da equipa: fotos do sistema em construção, diagramas, testes, …

Lembrem-se que o objectivo é apresentar o que foi alcançado com o projecto e o valor do projecto para os seus utilizadores. As vantagens do projecto, a razão de ser do projecto, devem ser claras para qualquer pessoa que leia a página. Os detalhes técnicos são relevantes, mas devem ser utilizados para enfatizar as realizações do seu projecto e na medida em que sejam úteis para compreender o resultado do projecto.

Como incluir imagens e tabelas

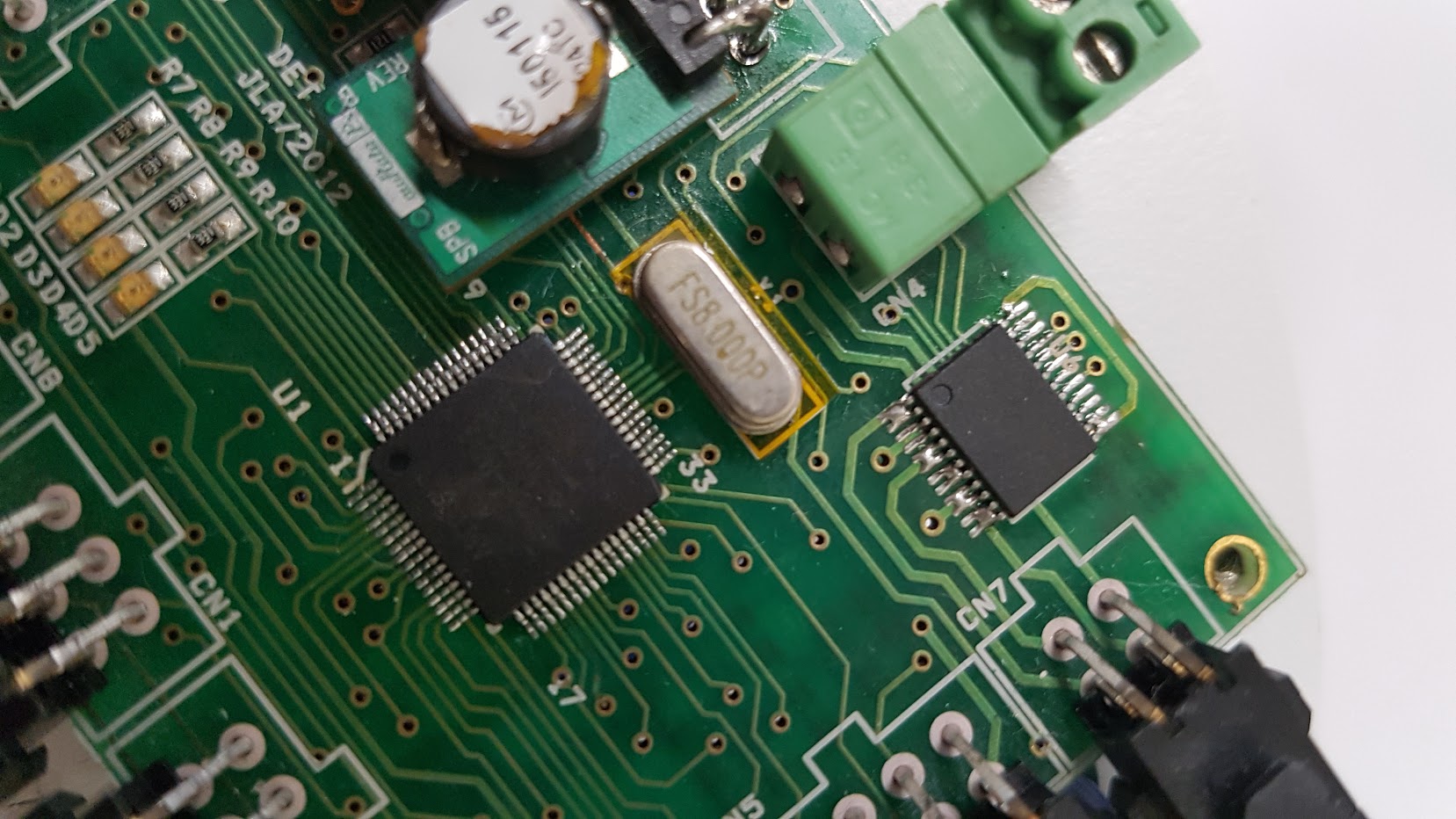

A linguagem “markdown” tem comandos específicos para incluir figuras e tabelas, que são mais simples do que os códigos HTML correspondentes. O código para incluir uma imagem é o seguinte:
